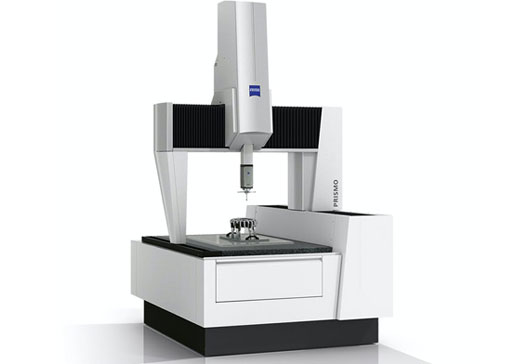

蔡司三坐标PRISMO

蔡司三坐标PRISMO一测量任务的理想选择

　　在业界范围内，蔡司三坐标PRISMO领航者技术已经成为在生产区域进行*速扫描并具有*精度的代名词。当必须获得*精度要求时，ZEISS PRISMO ultra成为您理想的选择。

　　VAST navigator领航者技术

　　ZEISS PRISMO领航者技术*的*速扫描。navigator领航者技术是蔡司扫描技术的逻辑式增强的递进。在扫描过程中，在确保精度的同时，还可以自动设定**测量速度。通过切向扫描、螺旋扫描和快速动态测针校准，大幅节省了额外的时间。

　　计算机辅助精度《CAA)

　　ZEISS PRISMO领航者技术使用计算机辅助精度技术校正机器上的所有动态影响。这在*速扫描时*优化了精度。

　　在生产现场进行测量

　　ZEISS PRISMO的设计也可用于生产环境，从而消除了工件从工厂到测量实验室运输环节。所有关键部件实行内部研发，因此所有对操作至关重要的机器部件都实现了*的相互匹配。

　　机器技术

　　■由碳纤维复合材料和陶瓷制成的桥架，具有重量极轻、抗弯强度极*的特性

　　■不受温度影响的玻璃陶瓷光栅尺

　　■所有轴配置蔡司四面环抱气浮轴承X轴:8个气浮轴承;丫轴:8个气浮轴承;Z轴:5个气浮轴承

　　■在生产区域附近使用*性能减振系统以及封闭式导轨和光栅尺

　　■工件重量可达5,000 kg

　　选项

　　RT-AB转台

　　转台是坐标测量机的理想选择，特别适用于旋转对称零件，例如轴、轴承圈、齿轮和外壳。气浮式RT-AB转台运转轻松自如，其径向和轴向跳动值以及直接驱动的特点都令人印象深刻。RT-AB可集成于新机或旧机升级改造使用，并可以根据承载配置*大速度。经过计算机辅助精度技术(CAA )校正的定位确保*大精度。

　　RDS一CAA选择

　　因为只有少量的角度设置需要校准，使用RDS旋转式探头确保了测量的校准时间更短。

　　其他选项

　　■多测头库位架

　　■集成式转台作为第4轴

　　■使用托盘和上料系统

　　■靠近生产现场的测量间

　　ZEISS PRISMO多测头测量平台

　　ZEISS PRISMO标配蔡司多测头测量平台。多测头测量平台可以在同一台机器上进行接触式和光学测量。由于所有传感器采用通用的接口，因此仅需几个步骤就可以更换传感器。

　　VAST gold

　　VAST gold测头是节省时间的navigato领航者技术的*佳配置。它将ZEISSPRISMO变成*速扫描机。测头上的优化铰链确保更*的刚性，并使用*长可达800 mm的测针加长杆。

　　RDS

　　测量位置多达20,000多个，因此RDS旋转式测座可以使操作者到达几乎所有的空间角度。因此它是测量具有不同空间方向复杂零件的理想选择。R-DS上可以使用接触式和光学传器。

　　ZEISS PRISMO和ZEISS PRISMO ultra测量精度

　　ZEISS三坐标PRISMO

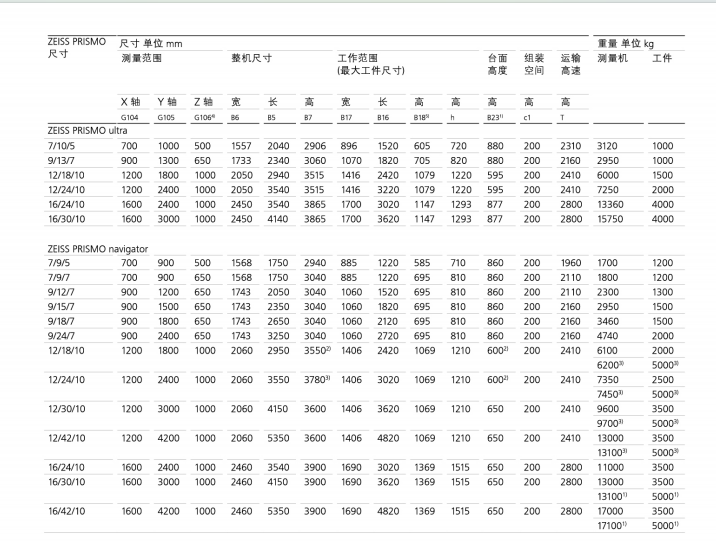

　　ZEISS PRISMO三坐标测量机长度测量误差E0自0.5 + L/500 μm起测量范围XYZ7/9/57009005007/9/77009007009/12/79001,

　　可选用的探测头：LineScan RDS VAST gold VAST XTR gold

　　蔡司PRISMO

　　蔡司三坐标测量机PRISMO是蔡司的明星产品，也是准确测量的标准。计算机辅助精度(CAA)可校正机器上的所有动态影响，即使在高速扫描期间也能优化精度。蔡司PRISMO可用于进行要求公差为1微米或更小的测量任务。

　　蔡司PRISMO verity

　　通过使用ZERODUR®量程和CAA校正，蔡司PRISMO verity所提供的结果的不确定性可低至0.7 + L /400μm。

　　蔡司PRISMO verity可用于温度控制的测量室，它符合德国VDI / VDE 2627“3级”标准。空调室的温度保持

　　在19°至22°C之间，适合所有测量任务。凭借改进的表格测量值，蔡司PRISMO verity是同类产品中质量较好的机器。

　　蔡司PRISMO ultra

　　蔡司PRISMO ultra测量误差仅为0.5 + L / 500微米，它进一步提高了蔡司PRISMO的精度。通过更为准确的量程，优化的气浮轴承设计，额外的CAA校正，气浮减振技术和所有组件更为严格的适配获得优异的测量精度。蔡司PRISMO ultra适用于需要实现高度精度的任务，例如研究、开发、质量保证以及仪表或测试样品的校准。

　　ZEISS PRISMO ultra

　　ZEISS PRISMO ultra进一步提*了ZEISS PRISMO系列机器的精度。ZEISS PRISMO ultra*融合了更*分辨率的ZERODUR玻璃陶瓷光栅尺，更*强度的气浮轴承，*科

　　技主动气浮减震系统，更*的计算机辅助误差修正CAA技术，精益求精的机器部件装配及校正调试。*科技材料集成诸多*技术，ZEISS PRISMOultra是产品研发及质量保证、标准器检定及校准的*选择。优选ZEISS*精度气浮转台RT-AB使ZEISS PRISMOultra如虎添翼，适用于*精度形状公差的检测和校准。
